液態離子液體用于環氧樹脂單組分體系_離子液體

為開發使用便捷的單組分環氧體系，研究者聚焦潛伏型固化劑。現有咪唑鎓鹽類潛伏型固化劑多為固體粉末，與環氧樹脂相容性差，低溫下仍可能緩慢反應，制約其在精密電子封裝等領域的應用。因此，開發兼具液態良好相容性、優異室溫儲存穩定性和中溫快速固化能力的新型潛伏型固化劑，對推動高性能單組分環氧樹脂的產業化具有重要意義。離子液體（ILs）因其結構可調、熱穩定性好、蒸氣壓低等特性，為設計此類功能化固化劑提供了新路徑。

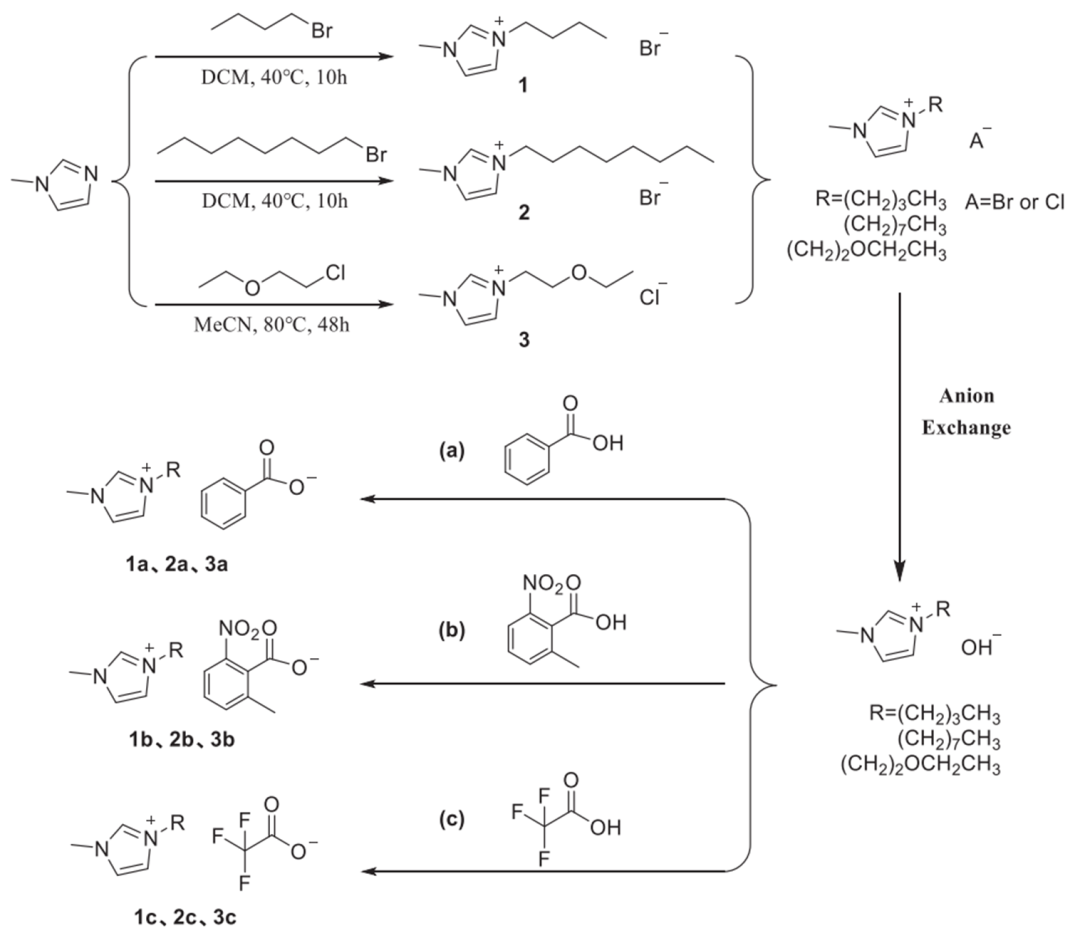

為此，華南理工大學林東恩團隊設計并合成了一系列以1-甲基咪唑為陽離子骨架、不同羧酸根為陰離子的咪唑鎓（IC）-羧酸鹽離子液體。通過在陽離子N3位引入丁基、辛基或2-乙氧基乙基等柔性側鏈，并選用苯甲酸根、2-甲基-6-硝基苯甲酸根及三氟乙酸根為陰離子，成功獲得九種室溫下呈液態的ICILs。這些ICILs與E-51樹脂表現出極佳的混溶性。

在性能方面，以三氟乙酸根為陰離子的ICILs體系在25 °C下適用期超過27天，黏度基本不變，遠超傳統咪唑體系，滿足單組分體系對儲存期的苛刻要求。固化后材料的熱穩定性優異，初始分解溫度普遍高于300 °C；機械性能顯著增強，拉伸強度達52–90 MPa，斷裂伸長率為6.16%–13.81%，剪切強度為10.0–15.5 MPa，均優于傳統咪唑固化體系。動態熱機械分析顯示，玻璃化轉變溫度（*T*~g~）在104–153 °C之間，使用溫度上限較高，且材料表面保持良好疏水性。其中，由辛基咪唑鎓三氟乙酸鹽固化的2c/E-51體系綜合性能最優，兼具長儲存期、適中固化溫度、高*T*~g~值、疏水性與優異機械性能。

綜上，該團隊成功開發了一類新型液態咪唑鎓-羧酸鹽離子液體，作為環氧樹脂的高性能單組分潛伏性固化劑，解決了傳統固體固化劑相容性差、儲存期短的問題，通過陰離子引發機制實現中溫高效固化，并在熱穩定性、機械強度及工藝性方面全面提升固化材料性能，在電子封裝膠粘劑等領域展現出廣闊的應用前景。

原文鏈接：

https://doi.org/10.1016/j.cej.2025.169383

原文作者：

Chen Tan, Ziqing Liang, Tingting Xiao, Gary Histand, and Dongen Lin

DOI: 10.1016/j.cej.2025.169383

作為專業的離子液體定制化解決方案服務商，我們深耕離子液體在前沿功能材料、柔性電子、新能源、環境化工等領域的應用研發，可提供：

適配離子液體溶液加工（ILSP）工藝的全系列定制化離子液體產品；

離子型共價有機框架（iCOFs）制備、聚亞胺復合膜改性相關的離子液體體系定制解決方案；

配套的工藝優化與技術支持服務，全程助力科研機構與企業客戶實現柔性電子材料的性能突破與產業化落地。
